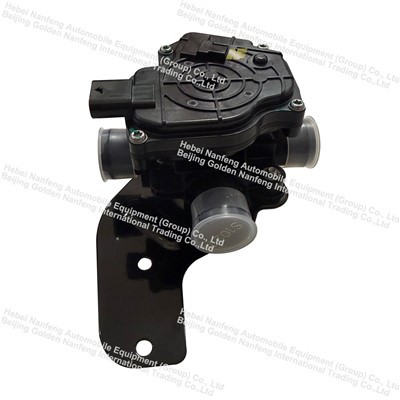

Vanne de commutation à 3 voies à haut débit pour la gestion thermique du véhicule électrique BTMS
La vanne de liquide de refroidissement à 3 -voies est un composant essentiel conçu pour les systèmes avancés de gestion thermique des batteries (BTMS) dans les véhicules électriques (VE), les véhicules électriques hybrides (HEV) et les applications de stockage d'énergie. Cette vanne électrique haute performance gère avec précision la direction et la distribution du flux de liquide de refroidissement, permettant une commutation transparente ou un contrôle proportionnel entre plusieurs circuits thermiques, notamment le refroidissement de la batterie, la dérivation du refroidisseur, la boucle de radiateur, le refroidissement de l'électronique de puissance et l'intégration du chauffage de l'habitacle.
Description
Si vous recherchez la vanne de commutation à 3 voies à haut débit pour la gestion thermique BTMS des véhicules électriques, bienvenue dans la vente en gros du produit de notre usine. En tant que l’un des principaux fabricants et fournisseurs en Chine, nous vous offrirons le meilleur service et une livraison rapide. Maintenant, vérifiez le devis auprès de notre vendeur.
Vanne de contrôle électrique du liquide de refroidissement à 3 voies pour BTMS dans les véhicules électriques
Vanne de contrôle électrique du liquide de refroidissement à 3 voiesdescription
Notre vanne de régulation du liquide de refroidissement à 3 voies-hautes performances-est spécialement conçue pour les systèmes de gestion thermique des batteries (BTMS) dans les véhicules électriques (VE) et les applications hybrides. Conçue pour contrôler et détourner avec précision le flux de liquide de refroidissement, cette vanne permet une commutation efficace entre différents circuits de refroidissement - tels que le refroidissement de la batterie, le contournement du refroidisseur, la boucle de radiateur ou les modes de chauffage - garantissant que la batterie fonctionne à tout moment dans la plage de température optimale.
 |
 |
Le problème contre la solution
| Problèmes de vannes conventionnelles | Notre solution haut de gamme |
| Un contrôle inexact provoque des variations de température (± 2 degrés) | La caractéristique de débit à pourcentage égal offre une sortie stable et précise (± 0,5 degré) |
| Une fuite dans un port fermé gaspille de l'énergie (flux de dérivation) | La fermeture étanche aux bulles-- (fuite inférieure ou égale à 0,1 %) empêche la perte d'énergie. |
| Durée de vie courte dans les applications d'eau glacée (condensation, corrosion) | Tige en acier inoxydable + corps en laiton/bronze résistant à la corrosion, 100 000+ cycles |
Les principaux avantages comprennent :
Contrôle précis du débit
Prend en charge la commutation marche/arrêt ou la régulation proportionnelle pour une gestion précise de la température et un minimum de fuites transversales.
Actionnement électrique robuste
Disponible en versions 12 V ou 24 V CC avec un temps de réponse rapide et une faible consommation d'énergie ; Communication PWM ou LIN/CAN en option pour une intégration intelligente.
Large plage de fonctionnement
Conçu pour résister aux environnements automobiles extrêmes de -40 degrés à +120 degrés, avec une excellente résistance aux vibrations, à la corrosion et aux liquides de refroidissement à base de glycol.
Conception compacte et légère
Optimisé pour les modules BTMS-à espace limité, installation facile dans n'importe quelle orientation et impact minimal sur le poids du système.
Haute durabilité et fiabilité
Protection IP67-(en option), faible chute de pression, performances d'étanchéité supérieures et longue durée de vie validées pour les applications EV lourdes.
Configurations polyvalentes
Les vannes de refroidissement à 3 voies peuvent être conçues dans des diamètres allant de 16Øs à Ø25, ne nécessitant que des modifications des dimensions des tuyaux. La vanne d'eau Ø25 permet un contrôle du débit de 5 L/MIN à 100 L/MIN.
Comment ça marche : explication technique
Principe de fonctionnement
Une vanne de refroidissement à 3 voies régule le débit d'eau glacée en redirigeant plutôt qu'en arrêtant le débit-maintenant une pression constante du système tout en modulant la température.
Spécifications techniques
| Non | Nom du paramètre | Valeurs |
| 1 | Fuite interne de la vanne d'eau | Inférieur ou égal à 20 ml/min (test d'eau), différence de pression de 30 kPa |
| 2 | Fuite externe de la vanne d'eau | Inférieur ou égal à 5 mL/min (test de gaz), 340 kPa (pression manométrique) |
| 3 | Temps de réponse de changement de mode | <10s |
| 4 | Méthode de contrôle | LIN |
| 5 | Tension de fonctionnement standard | 24V |
| 6 | Plage de tension de fonctionnement | 20V~30V |
| 7 | Durée de vie | 300 000 cycles de commutation |
Courbe de résistance au débit théorique de la vanne de refroidissement à 3 voies (entièrement ouverte à 100 %)
| Moyen | 50% d'éthylène glycol |
| Température | 25 degrés |
| Diamètre extérieur du tuyau | Φ25 |
| Couler | 5-50L/min |

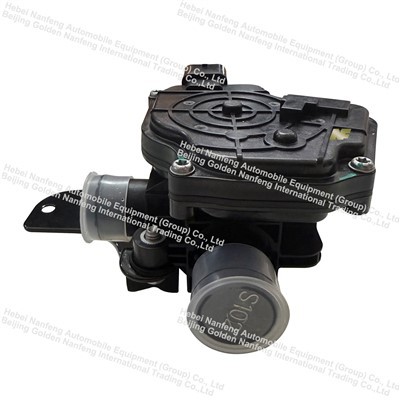

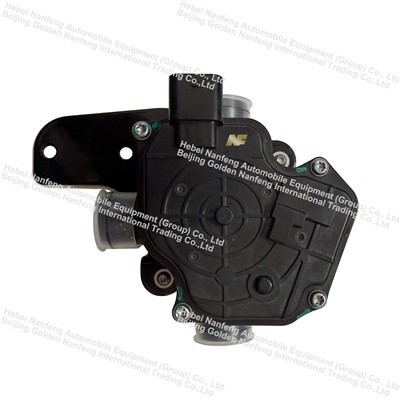

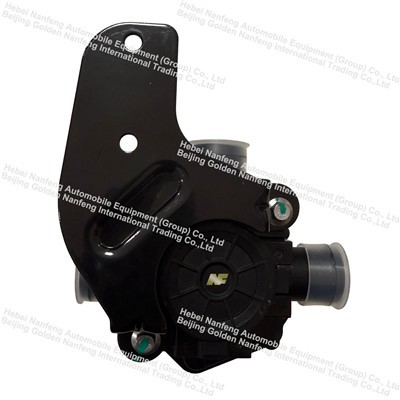

Vitrine de vannes de refroidissement réfrigérées à 3 voies
Le schéma d'emplacement d'installation est présenté ci-dessous (angles d'installation autorisés).
Conditions de connexion avec le véhicule :
Idéal pour les véhicules électriques à batterie refroidis par liquide (BEV), les camions et bus électriques commerciaux, les systèmes de stockage d'énergie par batterie (BESS) et la gestion thermique des piles à combustible. Il excelle dans les scénarios nécessitant un acheminement dynamique du liquide de refroidissement, tels que les modes de refroidissement actif/passif, la récupération de chaleur perdue et l'équilibrage thermique multi-boucle.
Que vous soyez un OEM, un fournisseur de niveau-1 ou un intégrateur de systèmes, notre vanne de liquide de refroidissement à 3 voies offre des solutions de gestion thermique fiables, efficaces et rentables qui aident vos systèmes EV à atteindre des performances supérieures et à se conformer aux normes strictes de l'industrie.
Nous proposons des services OEM/ODM flexibles, y compris des configurations de ports personnalisées, des spécifications d'actionneur et une assistance technique complète. Des échantillons et des fiches techniques détaillées sont disponibles sur demande.
certificats
✅ Directive Équipements Sous Pression
✅ Conforme RoHS (respectueux de l'environnement)
✅ Fabrication certifiée IATF 16949
✅ Conformité aux normes de fuite
Transparence en matière de logistique et de paiement
Nous pouvons prendre en charge différents types de méthodes d'expédition et de paiement.
Paiement : T/T, PayPal, L/C, Western Union.
Expédition : DHL, FedEx, UPS, fret aérien, fret maritime (FCL/LCL).
Livraison : Échantillons en 7 à 10 jours. Commandes groupées sous 30 à 35 jours.
Profil de l'entreprise
Hebei Nanfeng Automobile Equipment (Group) Co., Ltdest un groupe industriel verticalement intégré spécialisé dans les systèmes thermiques pour véhicules électriques. Avec1 société de commerce international(Beijing Golden Nanfeng) et5 installations de fabrication avancées, nous assurons un contrôle-de bout en bout sur la qualité, les coûts et l'innovation.
📍 Quartier général:Zone industrielle de Wumaying, comté de Nanpi, Hebei, Chine
🏭 Taille de l'installation : 80,000 m²
🌍 Marchés d'exportation :Asie, Europe, Amérique du Nord et du Sud
Appel à l'action
- Prêt à spécifier des vannes pour votre projet CVC ?
- Obtenez des spécifications détaillées, des modèles BIM et des tarifs adaptés à vos besoins.
