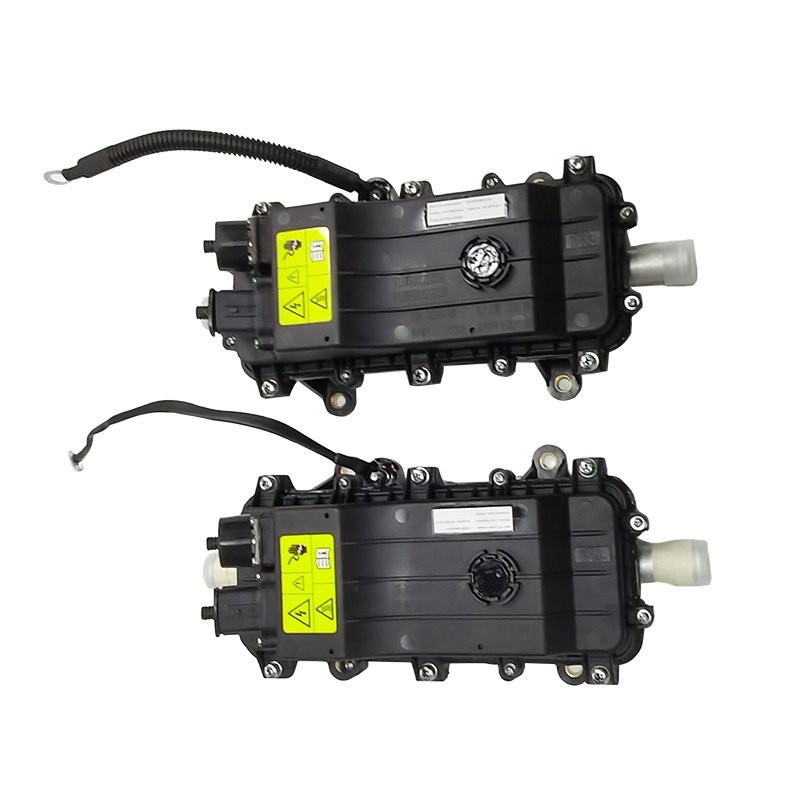

Réchauffeurs de batterie PTC haute tension

Réchauffeurs de batterie PTC haute tension

Description du produit

Les chauffe-eau PTC peuvent fournir de la chaleur pour le cockpit des véhicules à énergie nouvelle et répondre aux normes de dégivrage et de désembuage en toute sécurité. En même temps, il fournit de la chaleur à d'autres mécanismes (comme les batteries) qui nécessitent une régulation de la température dans le véhicule.

Paramètre de produit

Cadre de contrôle du climatiseur

①Terminez l'entrée de commande via le panneau du climatiseur.

②Le panneau du climatiseur envoie les commandes de fonctionnement de l'utilisateur au contrôleur via la communication CAN ou ON/OFF PWM.

③ Une fois que le contrôleur PTC de chauffage de l'eau reçoit le signal de commande, il allume le PTC en mode PWM en fonction de la puissance requise.

Fonction de protection

1 Protection haute tension contre les surtensions et les sous-tensions

La plage de tension de fonctionnement peut être réglée selon les exigences du client. Si le radiateur n'est pas dans la plage, il ne démarrera pas ou ne s'éteindra pas. S'il revient dans la plage, il redémarrera doucement à la valeur de consigne actuelle.

2 protection contre les surtensions et les sous-tensions de tension d'entraînement IGBT

Lorsque la tension d'entraînement IGBT n'est pas dans la plage de fonctionnement définie, le chauffage sera complètement éteint, puis démarrera progressivement à la valeur définie actuelle après la récupération.

3 protection de connexion anti-retour basse tension

La connexion inversée basse tension ne fonctionne pas.

4 protection contre la surchauffe de la température de l'eau de sortie

Lorsque la température de l'eau à la sortie dépasse 105 degrés pendant 3 secondes, tout le chauffage s'éteint immédiatement.

5.Protection contre les courts-circuits

Tout court-circuit PTC, la route immédiatement fermée, détection répétée 5 fois, toujours court-circuit, la route avant la réalimentation n'est plus ouverte en chauffage.

6. Protection contre les surintensités

Si le circuit dure plus de 2 fois le courant nominal pendant 5S pendant le fonctionnement en chauffage, le circuit est considéré comme surchargé et sera fermé et redémarré.

Avertissement:

Il n'y a pas de capacité anti-connexion anti-haute pression, l'anti-connexion haute pression entraînera un chauffage direct incontrôlable, l'anti-connexion haute pression peut entraîner des dommages PTC, peut conduire à l'ensemble de la voiture ne peut pas être pré -chargé et ne peut pas démarrer, peut provoquer une brûlure de la résistance de précharge !

Dessin de détail

Avantage

Certificat

Application
