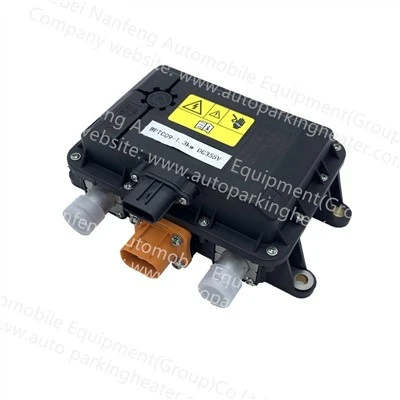

Réchauffeur de liquide de refroidissement 1,2 kW PTC
Le groupe Hebei Nanfeng produit des appareils de chauffage depuis plus de 30 ans et notre société est le plus grand fabricant d'équipements de chauffage et de refroidissement automobiles en Chine et le fournisseur désigné de véhicules militaires en Chine. Les principaux marchés ciblés incluent les véhicules électriques. gestion thermique des batteries et unités de réfrigération CVC. Dans le même temps, nous coopérons également avec Bosch, et la qualité de nos produits et notre chaîne de production ont été hautement reconnues par Bosch.
Description
Réchauffeur de liquide de refroidissement 1,2 kW PTC
Description des produits
Le chauffe-eau PTC pour véhicule à énergie nouvelle est un appareil qui utilise des éléments chauffants PTC pour chauffer le liquide de refroidissement du véhicule. Sa fonction principale est de fournir de l'énergie thermique aux véhicules dans des environnements à basse température afin que les composants clés tels que les moteurs et les batteries puissent fonctionner normalement. L'élément chauffant PTC est un élément de thermistance à restauration automatique, efficace, stable et fiable. Lorsque le courant traverse l'élément chauffant PTC, un effet thermique sera généré, ce qui augmentera la température de surface de l'élément et atteindra l'objectif de chauffer le liquide de refroidissement. Par rapport aux radiateurs électriques traditionnels, les chauffe-eau PTC présentent les avantages d'une puissance auto-ajustable et d'une température stable. Dans les environnements à basse température, le chauffe-eau PTC ajuste la puissance de chauffage et la température en contrôlant la taille du courant pour maintenir le liquide de refroidissement du véhicule dans une plage de température appropriée et assurer le fonctionnement normal des composants clés tels que le moteur et la batterie. . Dans le même temps, le chauffe-eau PTC a une efficacité de chauffage élevée et peut chauffer le liquide de refroidissement à la température appropriée en peu de temps, raccourcissant ainsi le temps de préchauffage du véhicule et améliorant le confort et la sécurité de conduite.
L'efficacité de fonctionnement et le taux d'utilisation du système de climatisation des véhicules électriques ont un grand impact sur l'autonomie de croisière. En particulier, l’utilisation d’air chaud consommera davantage d’énergie électrique. Pour les voitures équipées de moteurs à essence, l’air chaud utilise directement la dissipation thermique du moteur. Généralement, l’air froid consomme plus d’énergie que l’air chaud. Le chauffage des véhicules électriques est en fait un processus de conversion de l’énergie électrique de la batterie électrique en énergie thermique via un appareil de chauffage. La plupart des véhicules électriques utilisent actuellement des appareils de chauffage PTC (Coefficient de Température Positif), et les appareils de chauffage PTC peuvent être subdivisés en Il existe deuxformes : chauffer directement l’air ou chauffer et refroidir l’eau en circulation puis générer de la chaleur.
Paramètre de produits
| Modèle | WPTC09-1 | WPTC09-2 |
| Tension nominale (V) | 355 | 48 |
| Plage de tension (V) | 260-420 | 36-96 |
| Puissance nominale (W) | 3000±10%@12/min,Étain=-20 degré | 1 200 ± 10 % à 10 L/min, étain =0 degré |
| Contrôleur basse tension (V) | 9-16 | 18-32 |
| Signal de commande | PEUT | PEUT |
La structure du produit:
Le produit répond à l'exigence de tension de 48 V. La puce PTC a une épaisseur de 2,4 mm et un degré Tc210, garantissant une bonne résistance à la tension et une bonne durabilité. Les composants du noyau chauffant interne du produit sont divisés en 2 groupes et contrôlés par 2 IGBT.
Afin de garantir le niveau de protection du produit IP67, insérez le composant du noyau chauffant du produit dans la base inférieure en biais, mettez la bague d'étanchéité de la buse, appuyez sur la partie extérieure avec une plaque de pression, puis scellez-la avec de la colle d'empotage. dans la base inférieure, en l'enrobant sur la surface supérieure d'un tube de type D. Après avoir assemblé les autres composants, utilisez des joints d'étanchéité entre les bases supérieure et inférieure pour garantir de bonnes performances d'étanchéité.
Détails des produits
Plan de contrôle des produits
Cadre de contrôle de la climatisation :
① Complétez la saisie de la commande depuis le panneau de climatisation.
②Le panneau de climatisation envoie les commandes de fonctionnement de l'utilisateur au contrôleur via la communication CAN ou ON/OFF PWM.
③Après avoir reçu le signal de commande, le contrôleur PTC du chauffage de l'eau allume le PTC en mode PWM en fonction des besoins en énergie.
Avantages de conception :
① En utilisant le mode de contrôle PWM 2-way, le courant d'appel du bus est faible et les exigences en matière de relais dans le circuit du véhicule sont faibles.
②Le contrôle du mode PWM permet d'ajuster la puissance en continu.
La méthode de communication CAN peut signaler l'état de fonctionnement du contrôleur pour faciliter le contrôle et la surveillance du véhicule.
Application de produits
Certification des produits
Notre compagnie
Hebei Nanfeng Automobile Equipment (Group) Co., Ltd est une société du groupe avec 5 usines, qui produisent spécialement des chauffages de stationnement, des pièces de chauffage, des climatiseurs et des pièces de véhicules électriques depuis plus de 30 ans. Nous sommes les principaux fabricants de pièces automobiles en Chine.
Les unités de production de notre usine sont équipées de machines de haute technologie, d'une qualité stricte, de dispositifs de test de contrôle et d'une équipe de techniciens et d'ingénieurs professionnels approuvant la qualité et l'authenticité de nos produits.
En 2006, notre société a obtenu la certification du système de gestion de la qualité ISO/TS16949 : 2002. Nous avons également obtenu les certificats CE et Emark, ce qui fait de nous l'une des rares entreprises au monde à acquérir des certifications de si haut niveau.
Étant actuellement le plus grand acteur en Chine, nous détenons une part de marché intérieur de 40 % et nous les exportons ensuite dans le monde entier, notamment en Asie, en Europe et en Amérique.
Répondre aux normes et aux demandes de nos clients a toujours été notre priorité absolue. Cela encourage toujours nos experts à réfléchir en permanence, à innover, à concevoir et à fabriquer de nouveaux produits, parfaitement adaptés au marché chinois et à nos clients des quatre coins du monde.
